3.2.4碟形彈簧組合
碟型彈簧可以以多種方式組合、對合組合或混合組合碟型彈簧組。下述內容用于無支撐面的碟型彈簧，也同樣可以用于有支撐面碟型彈簧，但必須考慮到彈簧厚度由t減少到t’造成的疊合組合彈簧高度減小或對合組合彈簧組中的疊合組合彈簧高度減小的影響。
彈簧組設計
疊合組合碟形彈簧組

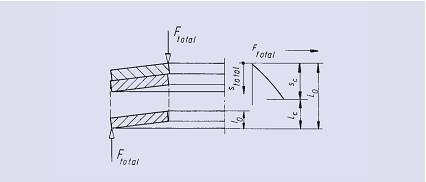

由n片單彈簧平行放置組成的碟形彈簧組，其變形量恒定載荷則是單片彈簧計算載荷的n倍。如下圖
自由狀態(tài)下彈簧組的高度可由下式計算：
Lo=lo+(n-1) ?t。
如忽略摩擦，可得到下列等式：
變形量：Sot=s
載荷：Ftot =n?F
對合組合碟形彈簧組

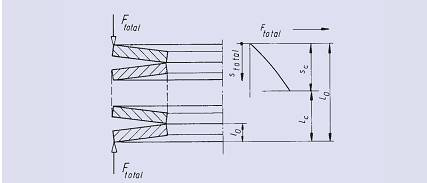

由i片單片彈簧串行放置組成的碟型彈簧組，其載荷恒定而變形量則是單片彈簧變型量的i倍，如下圖
自由狀態(tài)下對合組合彈簧組高度可由下式計劃計算：
Lo=i?lo
如忽略摩擦，可得到下列等式：
變形量：Stot=i?s
載荷：Ftot=F
